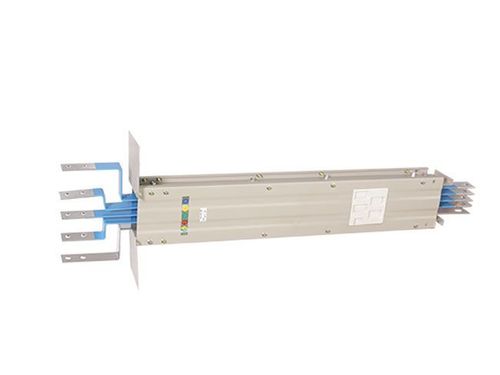

如何正确的安装封闭式母线槽?

发表时间:2021-05-26 18:15

  封闭式母线槽外壳的表面处理是一项很重要的工作,封闭式母线槽它包括酸洗、磷化、烘干、喷粉、固化等工艺过程。采用聚酯环氧粉末喷涂的外壳,其表面附着力强保持时间久,并能起到绝缘作用。


  1.导电铜排-由纯铜排组成,导电铜排接头的表面应均匀镀锡或镀银。


  2.绝缘材料-由聚四氟乙烯、聚碳酸高强绝缘塑料块组成。


  3.固定螺栓、绝缘套管、盖板。

如何正确的安装封闭式母线槽?

  封闭式母线槽的安装场地不宜超过海拔高度2000m,周围空气温度不高于+40℃、不低于−5℃,在24小时内其品平均温度不超过+35℃,空气相对湿度在40℃时不超过50%、在20℃时不超过90%。周围空气清洁无尘埃及腐蚀绝缘的气体。


  封闭式母线槽安装前,应保证电气竖井、变配电室、母线槽经过的场所装饰工程、暖卫通风工程全部结束,以保证封闭式母线槽不被污染。楼板及墙体的预留洞、预埋件应按设计要求的位置预埋预留。封闭式母线槽各功能单元的连接部件及活动接头上的铜排表面必须清理干净,外壳内和绝缘子安装前也应擦试干净不得有物。外壳的相间短路板应位置正确连接良好,相间支撑板应安装牢固,分段绝缘的外壳应做好绝缘措施,外壳各连接部位的扭距螺栓应用力距板手紧固,各接触面应封闭良好,母线槽的紧固件必须用热镀锌制品。

如何正确的安装封闭式母线槽?

  母线槽与外壳应同心其误差不得超过5mm,母线槽段与母线槽段连接时两相邻段母线槽及母线槽外壳应对齐,连接后不得使母线槽及母线槽外壳承受到机械应力。在封闭式母线槽整体安装前必须做绝缘试验,用1000V兆欧表测量相间、相壳之间、各个功能单元的绝缘电阻,其绝缘电阻不得小于20MΩ。安装人员要认真对照封闭式母线槽系统图,检查所有母线槽的规格、型号避免盲目安装,造成返工影响施工安装质量。


  封闭式母线槽安装时整体结构应横平竖直,水平符设时距地面安装高度不小于2.2m,垂直敷设时距地面1.8m以上,母线槽的拐弯处以及与插接箱的连接处应加支架。支架成排安装时支架成排安装时应排列整齐间距均匀,支架之间的距离不应大于2m。当母线槽的终端盒、始端盒悬空时应采用支架固定,墙体、顶板上的支架必须用两条膨胀螺栓固定,膨胀螺栓应加平光垫片和弹簧垫片。母线槽垂直通过顶板敷设时,应在通过的底板上采用槽钢支撑固定。当封闭式母线槽跨越建筑物的伸缩缝或沉降缝时,采用适应建筑物结构移动的措施,防止母线槽连接处水平移动造成断裂,影响母线槽的正常供配电。
